分支节点

分支节点

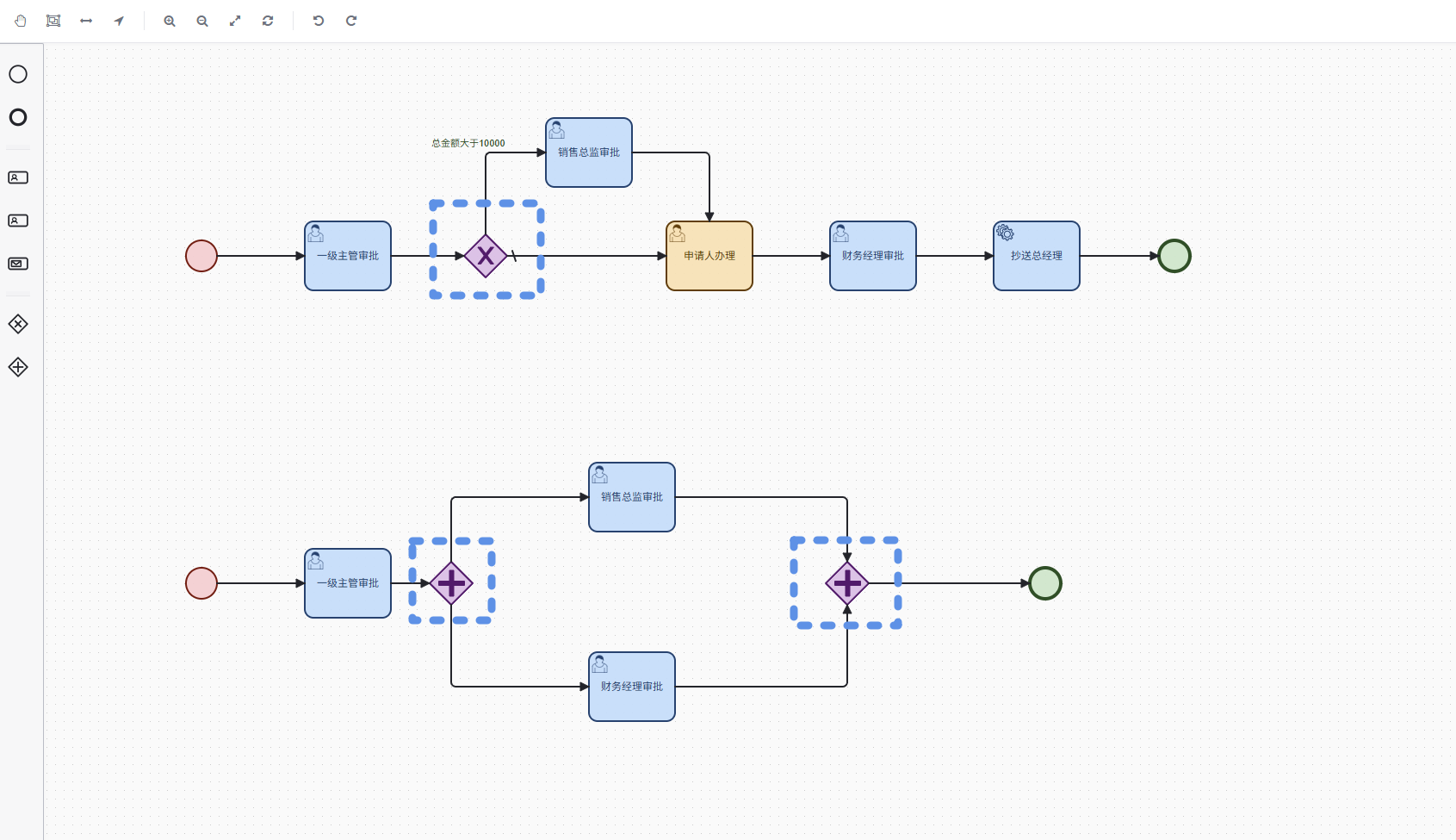

分支节点用于控制流程在不同路径之间如何流转。当前常用的分支节点主要有两类：排他分支和并行分支。

排他分支用于“多条路选一条”，并行分支用于“多条路同时走”。

排他分支

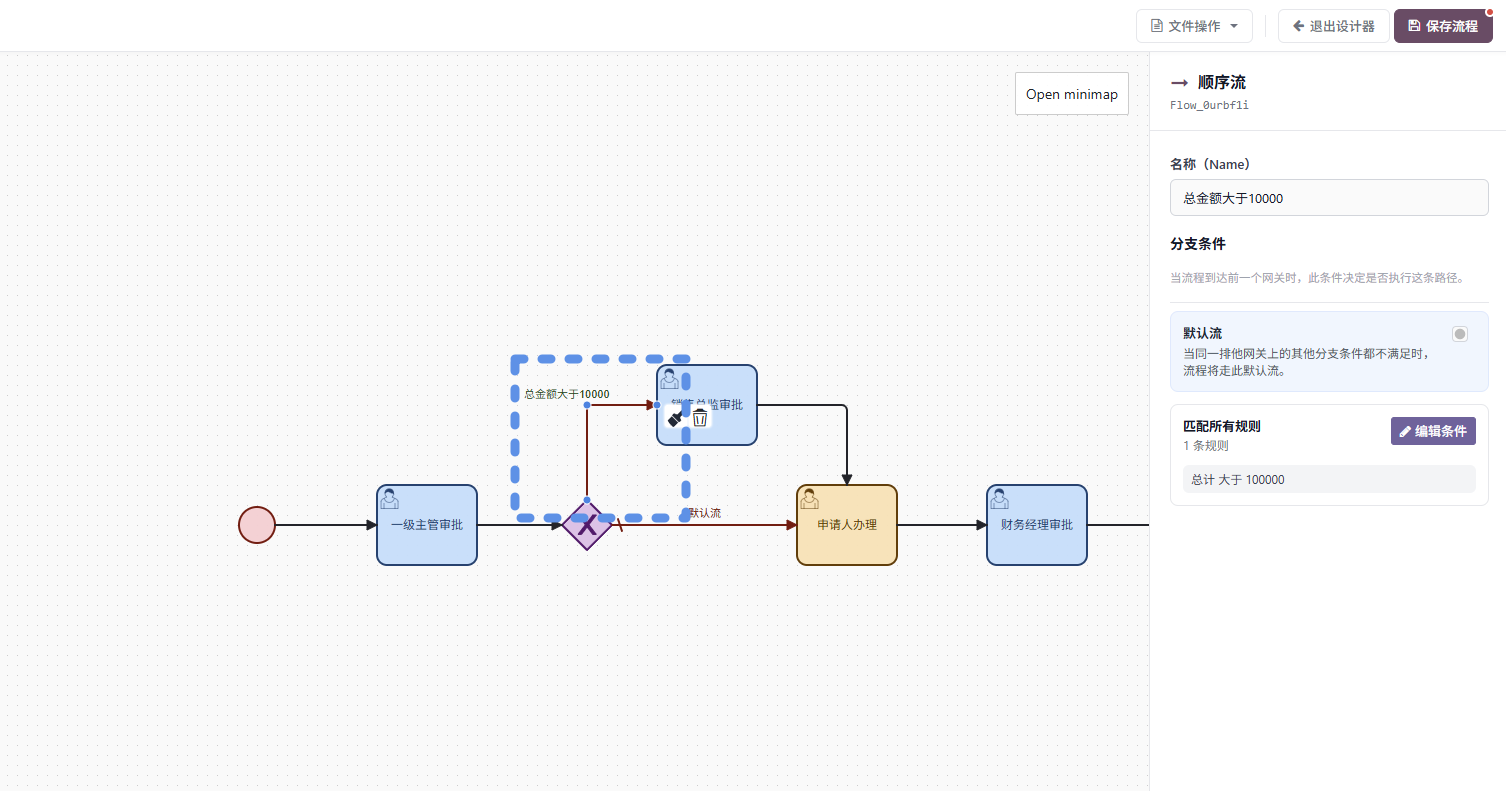

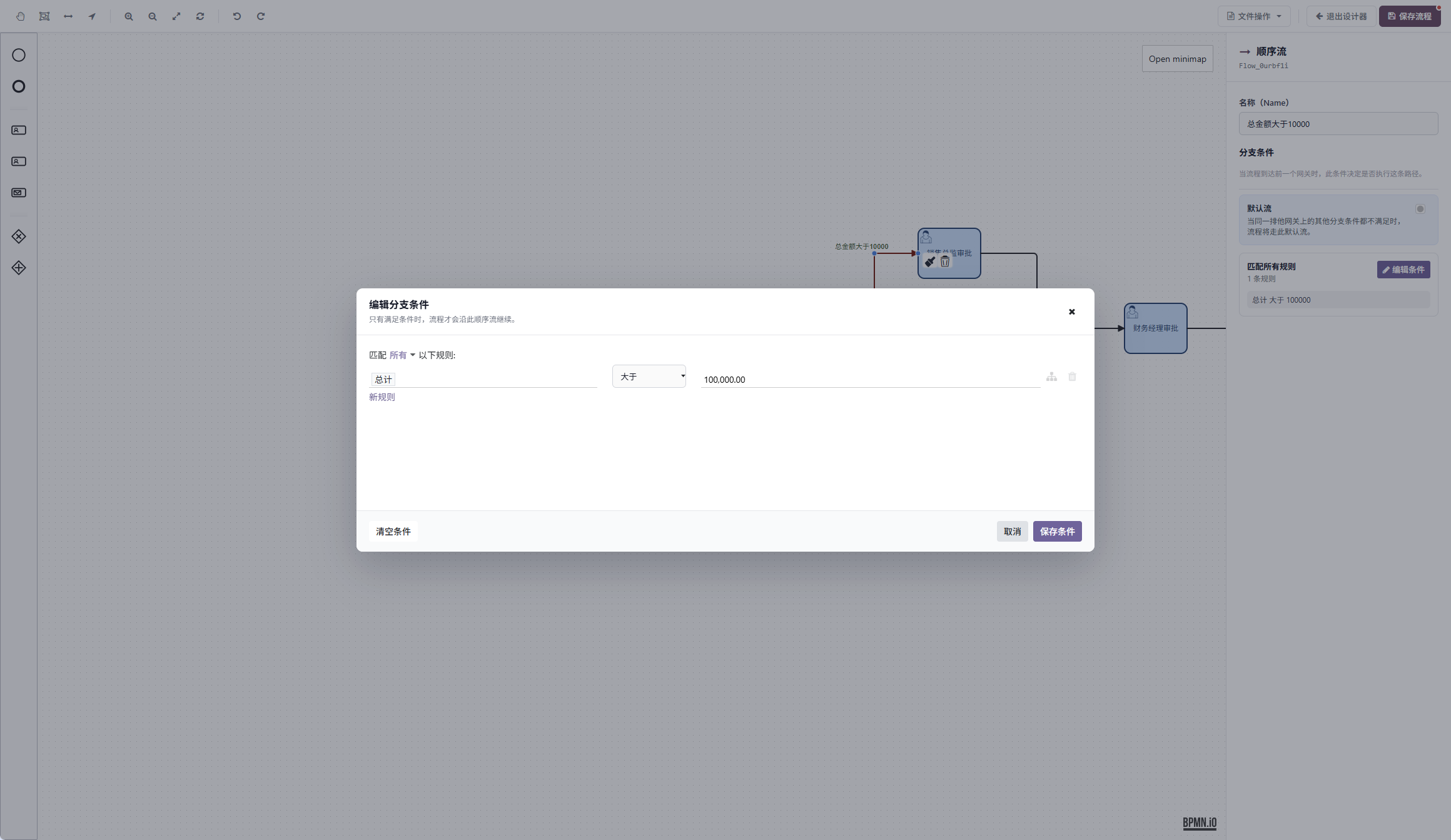

排他分支表示流程到达该节点后，会根据条件判断选择其中一条路径继续执行。

它适合处理“根据不同业务情况走不同审批路径”的场景，例如：

• 金额超过一定数值，走财务复核；

• 特定客户，走销售总监审批；

• 特定部门提交，走部门负责人审批；

• 不同单据类型，走不同审批流程。

排他分支的核心特点是：

多条路径中，只会选择一条继续执行。

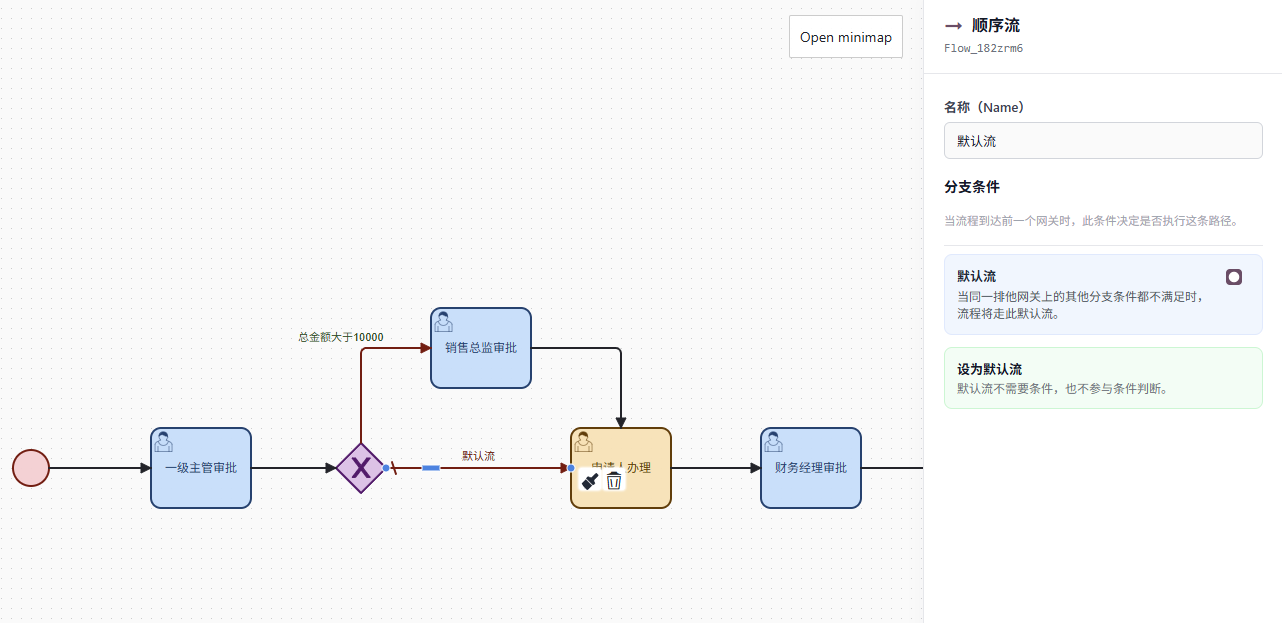

默认流

排他分支必须设置默认流。

默认流的作用是兜底。当所有条件都不满足时，流程会走默认流继续向下执行。

例如：

• 金额大于 10000，走销售总监审批；

• 否则，走默认流，进入普通审批路径。

这里的“否则”就是默认流。

需要注意的是，默认流不是普通条件线，而是没有条件命中时的兜底路径。如果排他分支没有默认流，就可能出现所有条件都不满足，流程不知道下一步去哪的情况。

并行分支

并行分支表示流程到达该节点后，会同时开启多条路径。

它适合处理“多个任务需要同时进行”的场景，例如：

• 销售负责人和售前负责人同时评审；

• 财务和行政同时确认；

• 法务和业务负责人同时审核；

• 多个部门同时完成各自检查。

并行分支的核心特点是：

多条路径会同时执行。

并行拆分和并行汇聚必须成对使用

并行节点通常要成对出现：

• 前面的并行节点负责拆分，把流程拆成多条同时执行的路径；

• 后面的并行节点负责汇聚，等待这些路径全部完成后再继续。

可以理解为：

并行拆出去几条确定会执行的路，后面就要把这些路收回来。

如果只拆分不汇聚，后续流程可能会重复向下执行；如果只汇聚没有对应拆分，流程可能会一直等待。

并行汇聚节点前面不能直接接排他分支的互斥路径。

原因是，排他分支只会选择其中一条路径执行，其他路径不会产生流程 token。

而并行汇聚节点会等待所有进入它的路径都完成。

如果把排他分支的几条互斥路径都接到同一个并行汇聚节点，就会出现：

实际只走了一条路，但并行汇聚还在等待其他没有执行的路。

结果就是流程可能卡在并行汇聚节点，无法继续。

所以：

• 二选一、多选一，用排他分支；

• 多条路同时执行，用并行分支；

• 排他路径不要直接接进并行汇聚节点。
